Az SKF gördülőcsapágyak jelölési rendszere
Alapjelölések

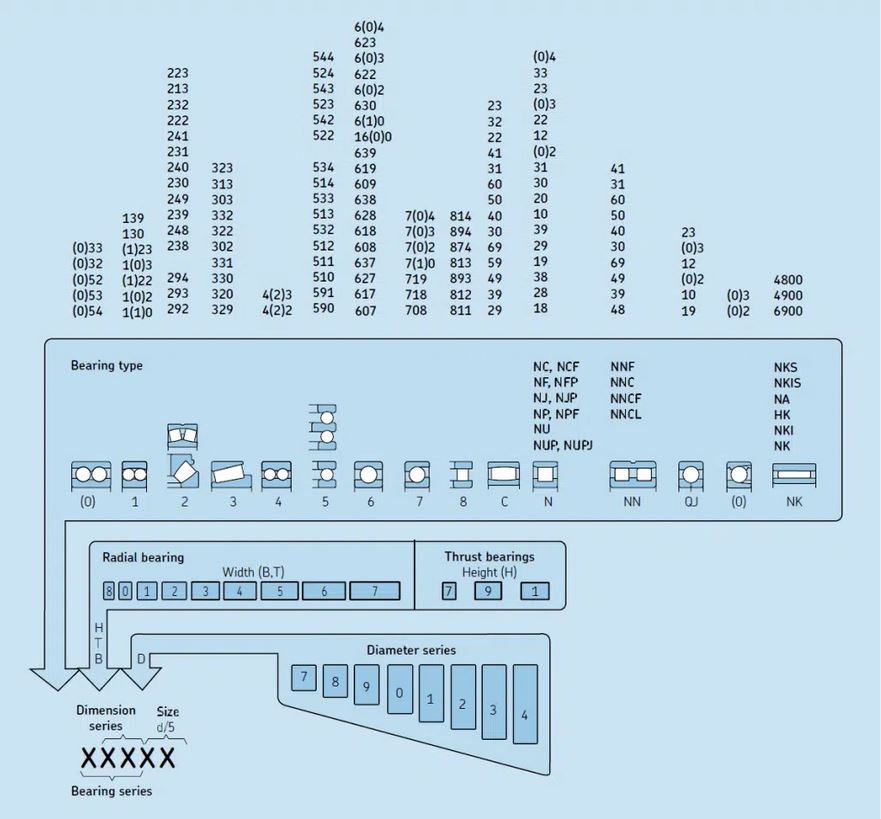

Minden szabványos SKF csapágy rá jellemző alapjelöléssel rendelkezik, amely általában három, négy vagy öt számjegyből vagy betűk és számjegyek kombinációjából áll. A csaknem az összes szabványos golyós- és görgőscsapágy- típus esetén használatos jelölésrendszert az 1. diagram vázolja. A számjegyeknek és a betűk és számjegyek kombinációinak a jelentése a következő:
- Az első számjegy, illetve az első betű vagy betűkombináció a csapágy típusát, vagyis egy alap változatát azonosítja.
- A következő két számjegy az ISO szerinti méretsorozatot jelenti, az első számjegy a sorozat szélességét vagy magasságát jelöli (B, T vagy H méret), a második pedig a sorozat átmérőjét (D méret).
- Az alapjelölés utolsó két számjegye a csapágy méretkódját adja meg, amelyet 5-tel megszorozva megkapható a furat átmérője milliméterben.
Az alábbiakban felsoroljuk a csapágyak alap jelölésrendszerétől való legfontosabb eltéréseket:
1., Néha hiányzik a csapágytípust jelölő számjegy vagy sorozatméret-azonosító első számjegye.
Ezek a számjegyek az 1. diagramban zárójelben állnak.
2., A 10, 12, 15, illetve 17 mm furatátmérőjű
csapágyak méretkódja a következő:
00 = 10 mm
01 = 12 mm
02 = 15 mm
03 = 17 mm
3., A 10 mm-nél kisebb, illetve az 500 mm-nél nagyobb furatátmérőjű csapágyak esetén a furat átmérője általában milliméterben van megadva, nincs kódolva. A méretazonosítót és a csapágyjelölés többi részét egy per jel választja el egymástól, például: 618/8 (d = 8 mm) vagy 511/530 (d = 530 mm). Ez érvényes az ISO 15:1998 szerinti 22, 28, illetve 32 mm furatátmérőjű szabványos csapágyak esetén is, például:
62/22 (d = 22 mm).
4., A 10 mm-nél kisebb furatátmérőjű kis méretű csapágyak, például a mély hornyú, az önbeálló és a ferde hatásvonalú csapágyak esetén a furat átmérője szintén milliméterben van megadva (kódolás nélkül), de itt nincs a sorozatjelölést elhatároló per jel, például: 629, 129 vagy 709 (d = 9 mm).
5., A szabványos furatátmérőtől eltérő furatátmérők kódolás nélkül, milliméterben vannak megadva három tizedes jegyre. Ez a furatátmérő-jelölés része az alapjelnek, és attól egy per jel választja el, például: 6202/15.875 (6202 csapágy speciális, d= 15,875 mm = 5/8 in. átmérőjű furattal).
Sorozatjelölések
Minden szabványos csapágy egy adott csapágysorozathoz tartozik, amelyet a méretazonosító rész nélküli alapjel azonosít. A sorozatjelölések gyakran tartalmazzák az A, B, C, D, vagy az E kiegészítőt, illetve e betűk valamilyen kombinációját, például a CA-t. Ezek a belső kialakítás, például a hatásszög megjelölésére szolgálnak.
Az 1. diagramban a leggyakoribb csapágysorozat- jelölések a csapágyak vázlatrajza felett láthatók. A sorozatjelölésben a zárójelek között álló számok kimaradnak.
Kiegészítő jelek
A kiegészítő jelek a kialakítást, a változatot és az eredeti vagy az aktuális szabványos csapágyétól eltérő jellemzőket azonosítják. A leggyakoribb kiegészítő jelek alább láthatók:
CN: A normál belső hézag jele, amit rendszerint csak egy a csökkentett vagy eltolt hézagtartományt jelölő kiegészítő betűvel együtt használnak
CS: Acéllemezzel megerősített akrilnitrilbutadién gumiból (NBR) készült súrlódó tömítés a csapágy egyik oldalán
2CS: CS súrlódó tömítés a csapágy mindkét oldalán
CS2: Acéllemezzel megerősített fluortartalmú gumiból (FKM) készült súrlódó tömítés a csapágy egyik oldalán
2CS2: CS2 súrlódó tömítés a csapágy mindkét oldalán
CS5: Acéllemezzel megerősített hidrogénezett akrilnitril-butadién gumiból (HNBR) készült súrlódó tömítés a csapágy egyik oldalán
2CS5: CS5 súrlódó tömítés a csapágy mindkét oldalán
C1: C2-nél kisebb csapágyhézag
C2: A normálnál (CN) kisebb csapágyhézag
C3: A normálnál (CN) nagyobb csapágyhézag
C4: C3-nál nagyobb csapágyhézag
C5: C4-nél nagyobb csapágyhézag
F: Gördülőelemeken központosított, forgácsolt acél vagy különleges öntöttvas kosár
FA: Külső gyűrűn központosított, forgácsolt acél vagy különleges öntöttvas kosár
FB: Belső gyűrűn központosított, forgácsolt acél vagy különleges öntöttvas kosár
G..: Zsírral feltöltött. Egy második betű a zsír hőmérséklet tartományát, egy harmadik pedig a ténylegesen használt zsírt jelöli. A hárombetűs zsírkódot követő számjegy azt jelzi, hogy a feltöltés foka mily mértékben tér el a szabványostól: az 1., a 2. és a 3. számjegy a szabványosnál kisebb feltöltést jelöli, a 4-9 számjegyek pedig annál nagyobb feltöltésre utalnak.
H: Sajtolt, bepattintható, edzett acélkosár
HT: Magas hőmérsékleten használható zsírral feltöltve. A HT vagy a HT-t követő kétjegyű szám azonosítja a tényelegesen használt zsírt. A szabványostól eltérő fokú feltöltést egy betű vagy egy betű/szám kombináció azonosítja a HTxx után.
J: Gördülőelemeken központosított, sajtolt, edzetlen acélkosár
K: Kúpos furat, kúposság: 1:12
K30: Kúpos furat, kúposság: 1:30
LHT: Alacsony és magas hőmérsékleten is használható zsírral feltöltve. Az LHT vagy az LHT-t követő kétjegyű szám azonosítja a ténylegesen használt zsírt. A szabványostól eltérő fokú feltöltést egy betű vagy egy betű/szám kombináció azonosítja az LHTxx után.
LS: Acéllemezzel megerősített vagy meg nem erősített akrilnitril-butadién gumiból (NBR) vagy poliuretánból (AU) készült súrlódó tömítés a csapágy egyik oldalán
2LS: LS súrlódó tömítés a csapágy mindkét oldalán
LT: Alacsony hőmérsékleten használható zsírral feltöltve.. Az LT vagy az LT-t követő kétjegyű szám azonosítja a tényelegesen használt zsírt. A szabványostól eltérő fokú feltöltést egy betű vagy egy betű/szám kombináció azonosítja az LTxx után.
M: Gördülőelemeken központosított forgácsolt sárgaréz kosár
MA: Külső gyűrűn központosított forgácsolt sárgaréz kosár
MB: Belső gyűrűn központosított forgácsolt sárgaréz kosár
ML: Belső, illetve külső gyűrűn központosított, egy darabból álló, forgácsolt ablakos sárgaréz kosár
MT: Közepes hőmérsékleten használható zsírral feltöltve. Az MT vagy az MT-t követő kétjegyű szám azonosítja a ténylegesen használt zsírt. A szabványostól eltérő fokú feltöltést egy betű vagy egy betű/szám kombináció azonosítja az MTxx után.
N: Horony a rögzítőgyűrű számára a külső gyűrűn
NR: Horony a rögzítőgyűrű számára a külső gyűrűn, a megfelelő rögzítőgyűrűvel
P: Gördülőelemeken központosított, fröccsöntött, üvegszál erősítésű, poliamid 6,6-ból készült kosár
PHA: Külső gyűrűn központosított, fröccsöntött, üvegszál erősítésű poliéter-éterketonból (PEEK) készült kosár
RS: Akrilnitril-butadién gumiból (NBR) készült súrlódó tömítés acéllemez erősítéssel vagy anélkül a csapágy egyik oldalán
2RS: RS súrlódó tömítés a csapágy mindkét oldalán
RSH: Acéllemezzel megerősített akrilnitrilbutadién gumiból (NBR) készült súrlódó tömítés a csapágy egyik oldalán
2RSH: RSH súrlódó tömítés a csapágy mindkét oldalán
RSL: Acéllemezzel megerősített, kis súrlódási együtthatójú, akrilnitril-butadién gumiból (NBR) készült súrlódó tömítés a csapágy egyik oldalán
2RSL: RSL kis súrlódású súrlódó tömítés a csapágy mindkét oldalán
RS1: Acéllemezzel megerősített akrilnitrilbutadién gumiból (NBR) készült súrlódó tömítés a csapágy egyik oldalán
2RS1: RS1 súrlódó tömítés a csapágy mindkét oldalán
RS1Z: Acéllemezzel megerősített akrilnitrilbutadién gumiból (NBR) készült súrlódó tömítés a csapágy egyik, és védőlemez a csapágy másik oldalán
RS2: Acéllemez erősítésű fluorkaucsukból készült (FKM) súrlódó tömítés a csapágy egyik oldalán
2RS2: RS2 súrlódó tömítés a csapágy mindkét oldalán
RZ: Acéllemezzel megerősített akrilnitrilbutadién gumiból (NBR) készült kis súrlódású tömítés a csapágy egyik oldalán 2RZ RZ kis súrlódású tömítés a csapágy mindkét oldalán
TN: Gördülőelemeken központosított, fröccsöntött poliamid (PA66) kosár
TNH: Gördülőelemeken központosított, fröccsöntött poliéter-éterketonból (PEEK) készült kosár
TN9: Gördülőelemeken központosított, fröccsöntött üvegszál erősítésű poliamid 6,6-ból készült kosár
V: Telegörgős csapágy (kosár nélkül)
WT: Hő- és egyben fagyálló zsírral feltöltött csapágy. A WT vagy a WT-t követő kétjegyű szám azonosítja a ténylegesen használt zsírt. A szabványostól eltérő fokú feltöltést egy betű vagy egy betű/ szám kombináció azonosítja a WTxx után.
W64: Szilárd olajjal feltöltött
Y: Gördülőelemeken központosított sajtolt sárgaréz kosár
Z: Sajtolt acél védőlemez a csapágy egyik oldalán
2Z: Z védőlemez a csapágy mindkét oldalán
