Ferde hatásvonalú golyóscsapágyak beszerelése

Önálló csapágyak

Az önálló ferde hatásvonalú golyóscsapágyak olyan elrendezésekbe valók, ahol mindegyik csapágyhelyen csak egyetlen csapágyat használnak.
Bár a csapágygyűrűk szélessége nagyon szoros toleranciával készült, ezek a csapágyak nem alkalmasak arra, hogy közvetlenül egymás mellé szereljék be őket.
Az olyan tükörkép csapágyelrendezéseket, amelyekben mindegyik csapágyhelyen egyetlen csapágyat használnak, kereszttartott elrendezésnek nevezik, és általában rövid tengelyek esetén használják. Ezekben az elrendezésekben a szükséges hézagot, illetve előfeszítést a beszerelés során lehet beállítani az egyik csapágy tengelyirányú mozgatásával.

A ferde hatásvonalú SKF csapágyak megtekintéséhez kattintson erre a linkre.

X-elrendezésű csapágyak beállítása

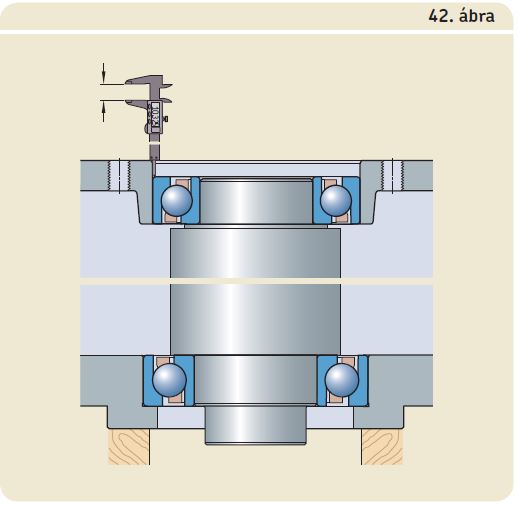

Az SKF azt ajánlja, hogy hacsak lehet, az X-elrendezést akkor állítsa be, amikor a tengely függőleges, és így az alsó csapágy tartja. Mérje meg a külső gyűrű oldalsó felületének és a ház oldalsó felületének távolságát (42. ábra).

Határozza meg a véglezáró vállának szükséges szélességét a szükséges axiális hézag, illetve a működés során szükséges előfeszítés alapján. Szükség esetén határozza meg a ház és a véglezáró, illetve a külső gyűrű és a véglezáró közé beillesztendő alátétek vastagságát.
Tegye fel a véglegesre forgácsolt véglezárót (és az alátéteket), és forgassa vissza a csapágyelrendezést vízszintes helyzetbe.

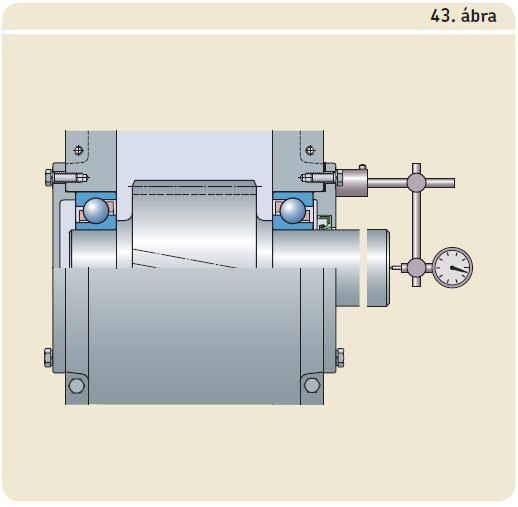

Hézaggal rendelkező csapágyelrendezés esetén ellenőrizze a beállítás eredményét: mérőórával mérje meg a megmaradt axiális hézagot (43. ábra).

MEGJEGYZÉS: Előfeszített csapágyelrendezések esetén mérőórával nem lehet közvetlenül mérést végezni. A gyakorlatban indirekt módszerekkel
állítják be az előfeszítést, például illesztéssel, az elmozdulások mérésével, illetve a súrlódási erő szabályozásával. Ha segítségre van szüksége az előfeszítés kiszámításában, vegye fel a kapcsolatot az SKF alkalmazástechnikai mérnöki szolgálatával.

MEGJEGYZÉS: Működés közben a megnövekedett hőmérséklet, a belső és külső gyűrű közötti hőmérséklet különbség, továbbá egyéb tényezők, például a fordulatszám és a terhelés eredményeképp a hézag jellemzően csökken (az előfeszítés növekszik).

O-elrendezésű csapágyak beállítása

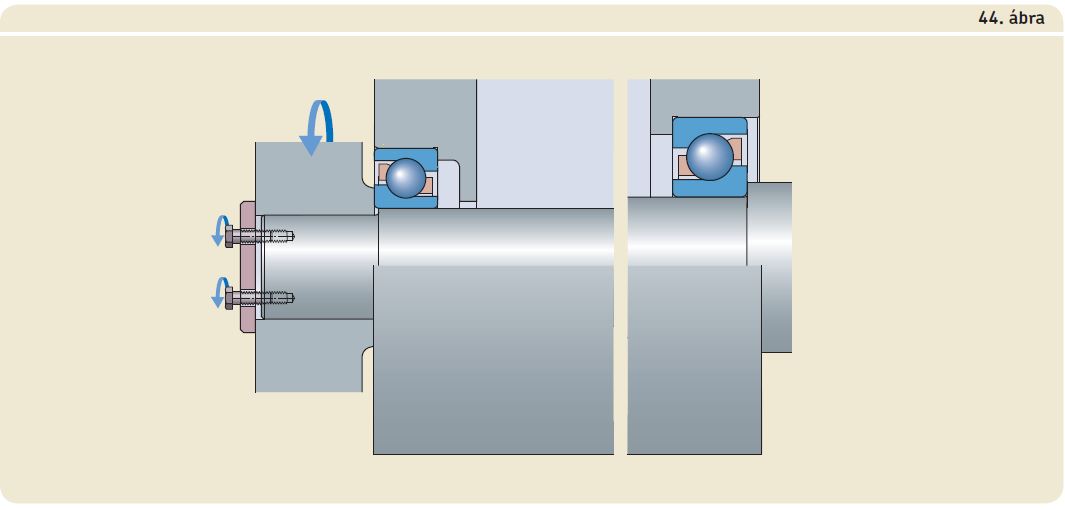

O-elrendezésű csapágyak beállításakor húzza meg a rögzítőanyát, illetve a zárólemez csavarjait, miközben néha megforgatja a tengelyt ( 44. ábra).

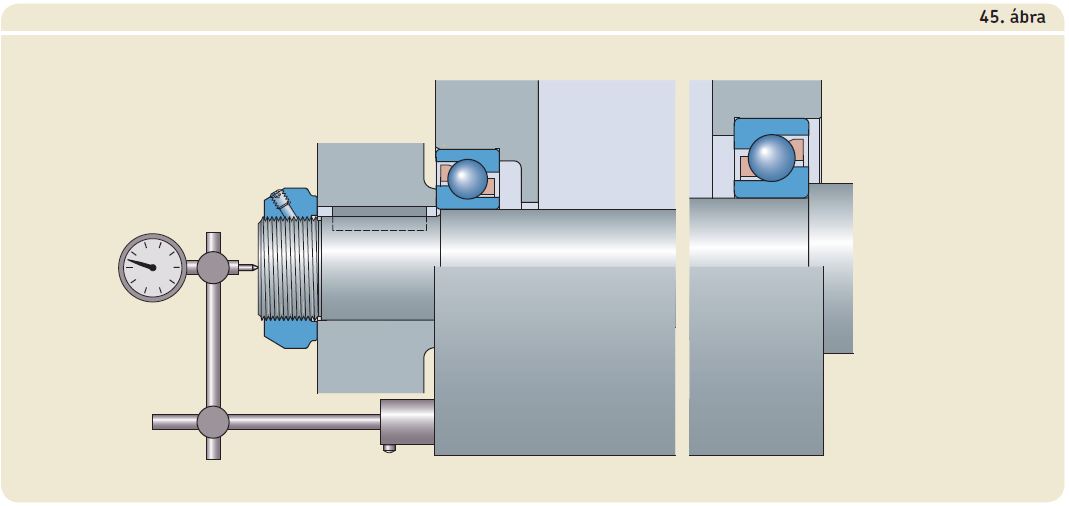

Hézaggal rendelkező csapágyelrendezés esetén ellenőrizze a beállítás eredményét: mérőórával mérje meg a megmaradt axiális hézagot (45. ábra). Ha túl nagy a megmaradt hézag, húzza meg a rögzítőanyát, illetve a zárólemez csavarjait. Ha túl kicsi a megmaradt hézag, szelelje le a csapágyakat, és kezdje elölről a beszerelést.

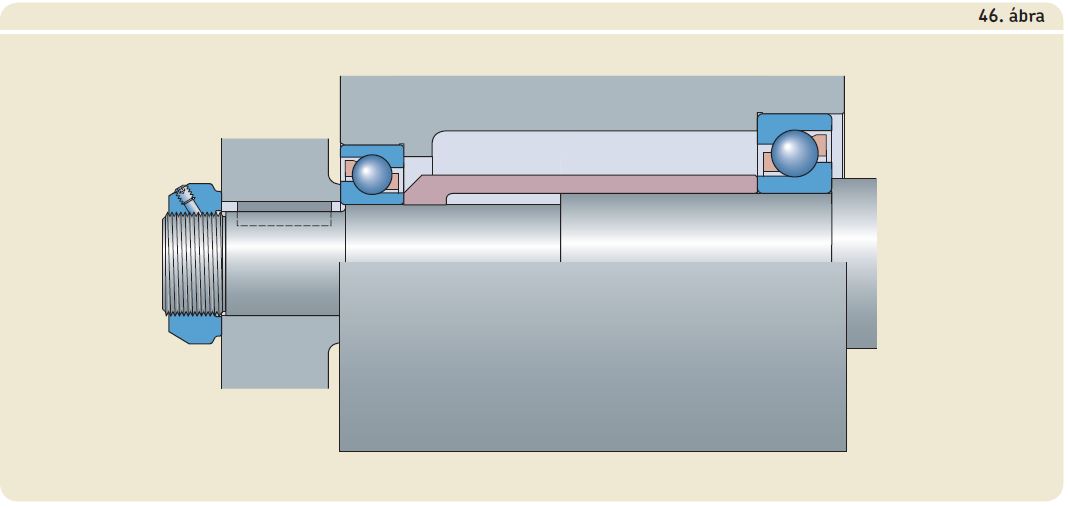

MEGJEGYZÉS: Előfeszített csapágyelrendezések esetén mérőórával nem lehet közvetlenül mérést végezni. A gyakorlatban indirekt módszerekkel állítják be az előfeszítést, például illesztéssel, az elmozdulások mérésével, illetve a súrlódási erő szabályozásával. Ha segítségre van szüksége az előfeszítés kiszámításában, vegye fel a kapcsolatot az SKF alkalmazástechnikai mérnöki szolgálatával. Ha a két csapágy belső gyűrűje között távtartó hüvelyt használ ( 46. ábra), akkor a szükséges hézag, illetve előfeszítés úgy érhető el, hogy megfelelő mértékben lecsiszolja a távtartó hüvely szélességét.

MEGJEGYZÉS: Működés közben a megnövekedett hőmérséklet, a belső és külső gyűrű közötti hőmérséklet különbség, továbbá egyéb tényezők, például a fordulatszám és a terhelés eredményeképp a hézag jellemzően csökken (az előfeszítés növekszik).

Univerzálisan párosítható csapágyak és összeillesztett csapágykészletek

Ha két vagy több ferde hatásvonalú golyóscsapágyat szerel be egymás mellé, akkor vagy univerzálisan párosítható csapágyakat, vagy összeillesztett csapágykészletet kell használnia. Ezeket a csapágyakat különlegesen munkálják meg annak érdekében, hogy akkor, amikor közvetlenül egymás mellé szerelik be őket, alátétek vagy hasonló eszközök nélkül is elérhető legyen a kívánt hézag, illetve előfeszítés, sőt akár az egyenletes terheléselosztás is.

Ferde hatásvonalú golyóscsapágyak osztott belső gyűrűvel

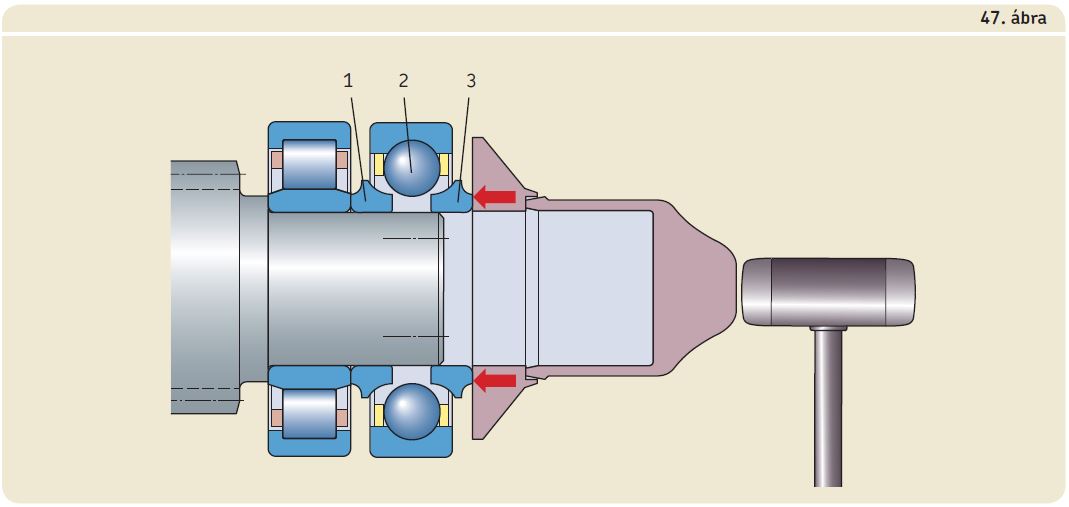

A kétsorú, ferde hatásvonalú, két részből álló belső gyűrűvel rendelkező golyóscsapágyak és a négypont-érintkezésű golyóscsapágyak esetén speciális beszerelési lépéssorozatot kell követni ( 47. ábra).

Először húzza a belül lévő belső fél gyűrűt a helyére (1). Azután tegye rá a kosárszerkezettel rendelkező külső gyűrűt a beszerelt belső fél gyűrűre (2). Végül húzza a kívül lévő belső fél gyűrűt a beszerelt belső fél gyűrűhöz (3). A kis méretű belső gyűrűk csapágyszerelő szerszámmal és mindkét végén lapos fejű kalapáccsal beszerelhetők, a nagyobb csapágyakat beszerelés előtt fel kell melegíteni.

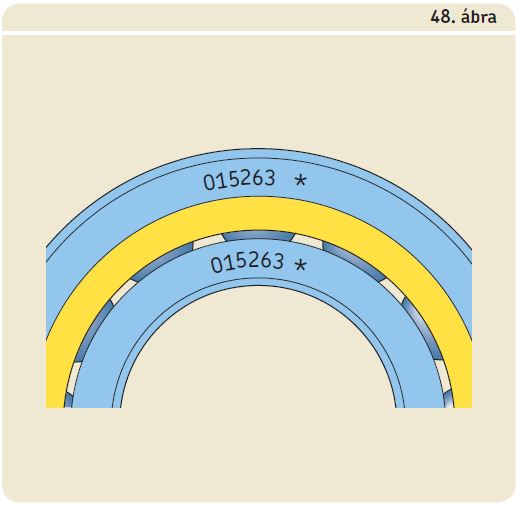

MEGJEGYZÉS: Az SKF Explorer négypontérintkezésű golyóscsapágyakat a külső gyűrű és mindkét fél belső gyűrű oldalsó felületén sorozatszám jelöli ( 48. ábra). A külső gyűrű oldalsó felületén és az egyik fél belső gyűrűn található csillag lehetővé teszi, hogy a csapágyat ugyanolyan helyzetben szereljék be, amilyenben gyártották.
